Противопехотная мина МОН-200

Мина МОН-200 является увеличенным аналогом мины МОН-100. На рисунке показана мина МОН-200 в виде сбоку в разрезе, в виде спереди и рядом для сравнения размеров помещено изображение мины МОН-100. На виде в разрезе желтым показано взрывчатое вещество, голубым - готовые убойные элементы.

Мина противопехотная осколочная направленного поражения управляемая. Предназначена для выведения из строя личного состава противника. Поражение человеку (или нескольким одновременно) при взрыве мины наносится готовыми убойными элементами ( ролики) вылетающими в направлении противника узким пучком шириной около 10 метров на дальность до 220 метров (при вероятности поражения 90%). Взрыв производится оператором с пульта управления при появлении противника в секторе поражения, или же при задевании солдата противника за обрывной датчик взрывателя МВЭ-72. Мина имеет в центре передней части гнездо с резьбой под электродетонатор ЭДП-Р или запал МД-5М . Таким образом, мина может приводится в действие одним из двух способов.


Вид мины (схематично) спереди.

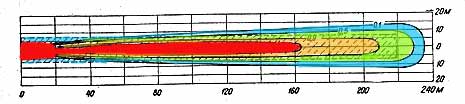

На рисунке схематически показана зона поражения мины. Эффективность мины очень сильно зависит от того, насколько точно она направлена.


Красным цветом показана зона 100% поражения, светло-коричневым 90% зона, зеленым 50% зона и голубым зона с вероятностью поражения 10%.

Время боевой работы мины не ограничивается. Элементов самоликвидации, неизвлекаемости и необезвреживаемости не имеет. Безопасное удаление от мины в тыльную сторону и в боковые стороны определено в 35 метров, однако боевая практика показывает, что отдельные осколки корпуса и кронштейна , летят в тыл и в стороны на значительно большее расстояние..

mon-100-5.jpg (2196 bytes) Мина устанавливается вручную на грунт или крепится к местным предметам. Для этой цели мина имеет специальный кронштейн, который может вбиваться в местные предметы. Кронштейн оснащен крепежными барашками, обеспечивающими возможность нацеливания мины.

Тактико-технические характеристики мины

Тип мины………………………………….......противопехотная осколочная управляемая направленного
поражения.
Корпус……………………………………....... сталь.
Масса.............................………………………25.0 кг.
Масса взрывчатого вещества (тротил)…...…12 кг.
Диаметр корпуса………..………………........43.4 см..
Толщина корпуса..................................…….…13 см.
К-во готовых убойных элементов...................900 (ролики диаметром 10мм.).
Температурный диапазон применения…......-50 --+50 град.

Мина может также использоваться со взрывателем МВЭ-72, имеющим датчик цели в виде малозаметной тонкой обрывной проволочки. В этом случае срок боевой работы мины ограничивается сроком годности батареи питания типа "373".

Мина комплектуется mon-100-6.jpg (6887 bytes) кронштейном . Взрывателями, запалами и иными средствами взрывания не комплектуется. Мины по 1 шт. укладываются в деревянный ящик весом брутто 38 кг. Мины могут поставляться в составе комплекта управляемого противопехотного минного поля.

Способы установки мины на местности.

Источники

1.Инженерные боеприпасы. Руководство по материальной части и применению. Книга первая. Военное издательство МО СССР. Москва. 1976г.
2. Б.В.Варенышев и др. Учебник. Военно-инженерная подготовка. Военное издательство МО СССР. Москва. 1982г.
3. Противопехотная мина направленного поражения МОН-50. Военное издательство МО СССР. Москва. 1976г.
4.Е.С.Колибернов и др. Справочник офицера инженерных войск. Военное издательство. Москва. 1989г.

---***---

Заметки на полях. Мина поступила на вооружение Советской Армии в начале шестидесятых годов одновременно с миной МОН-100. Она давала очень плотный, узкий пучок осколков, чему способствовала вогнутая лицевая поверхность мины. Предназначалась она исключительно для управляемых противопехотных минных полей. Необходимо очень точно нацеливать мину, а никакими прицельными приспособлениями она не снабжена. Было предложено пользоваться самодельными прицельными вешками и использовать мины только группами в узких местах (дефиле, ущелья, узкие улицы, проходы.

В общем, мина оказалась малоэффективной, слишком тяжелой, возможности ее применения ограниченными. Маскировать такую громоздкую мину трудно С тактической точки зрения мало случаев, когда ее применение целесообразно. Едва ли в столь узком секторе поражения может оказаться достаточно много солдат противника, чтобы было целесообразно израсходовать 12 кг. тротила

Мина ограниченно применялась в Афганистане. Попытки поставлять ее в Египет, Сирию, Вьетнам оказались в общем-то безуспешными. Обычно после двух-трех пробных партий наши союзники просили их больше не поставлять.
