Инженерные боеприпасы

Советская Армия

Противопехотная мина МОН-100

Мина противопехотная осколочная направленного поражения управляемая. Предназначена для выведения из строя личного состава противника. Поражение человеку (или нескольким одновременно) при взрыве мины наносится готовыми убойными элементами ( ролики) вылетающими в направлении противника узким пучком шириной около 5 метров на дальность до 115 метров (при вероятности поражения 90%). Взрыв производится оператором с пульта управления при появлении противника в секторе поражения, или же при задевании солдата противника за обрывной датчик взрывателя МВЭ-72. Сама мина взрывателями не комплектуется, а имеет в центре передней части гнездо с резьбой под электродетонатор ЭДП-Р или запал МД-5М . Таким образом, мина может приводится в действие одним из двух способов.
А) Общий вид мины, подвешенной на кронштейне вид спереди.
B) Мина в разрезе в виде сбоку. Желтым показано взрывчатое вещество, голубым - готовые убойные элементы, свето-зеленым крепежный кронштейн.

Вид мины (схематично) сзади). mon-100-1.jpg (7720 bytes)

Вид мины (схематично) спереди.

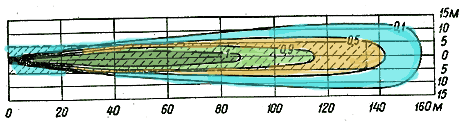

На рисунке схематически показана зона поражения мины. Эффективность мины очень сильно зависит от того, насколько точно она направлена.


Темно-зеленым цветом показана зона 100% поражения, светло- зеленым 90% зона, коричневым 50% зона и голубым зона с вероятностью поражения 10%.

Время боевой работы мины не ограничивается. Элементов самоликвидации, неизвлекаемости и необезвреживаемости не имеет. Безопасное удаление от мины в тыльную сторону и в боковые стороны определено в 35 метров, однако боевая практика показывает, что отдельные осколки корпуса и кронштейна , летят в тыл и в стороны на значительно большее расстояние..

mon-100-5.jpg (2196 bytes) Мина устанавливается вручную на грунт или крепится к местным предметам. Для этой цели мина имеет специальный кронштейн, который может вбиваться в местные предметы. Кронштейн оснащен крепежными барашками, обеспечивающими возможность нацеливания мины.

Тактико-технические характеристики мины

Тип мины………………………………….......противопехотная осколочная управляемая направленного
поражения.
Корпус……………………………………....... сталь.
Масса.............................………………………5.0 кг.
Масса взрывчатого вещества (тротил)…...…2 кг.
Диаметр корпуса………..………………........23.6 см..
Толщина корпуса..................................…….…8.25 см.
К-во готовых убойных элементов...................400 (ролики диаметром 10мм.).
Температурный диапазон применения…......-50 --+50 град.

Мина может также использоваться со взрывателем МВЭ-72, имеющим датчик цели в виде малозаметной тонкой обрывной проволочки. В этом случае срок боевой работы мины ограничивается сроком годности батареи питания типа "373".

Мина комплектуется mon-100-6.jpg (6887 bytes) кронштейном . Взрывателями, запалами и иными средствами взрывания не комплектуется. Мины по 5 шт. укладываются в деревянный ящик весом брутто 45 кг. Мины могут поставляться в составе комплекта управляемого противопехотного минного поля.

Способы установки мины на местности.

Источники

1.Инженерные боеприпасы. Руководство по материальной части и применению. Книга первая. Военное издательство МО СССР. Москва. 1976г.
2. Б.В.Варенышев и др. Учебник. Военно-инженерная подготовка. Военное издательство МО СССР. Москва. 1982г.
3. Противопехотная мина направленного поражения МОН-50. Военное издательство МО СССР. Москва. 1976г.
4.Е.С.Колибернов и др. Справочник офицера инженерных войск. Военное издательство. Москва. 1989г.

---***---

Заметки на полях. Мина поступила на вооружение Советской Армии в начале шестидесятых годов. Она давала очень плотный, узкий пучок осколков, чему способствовала вогнутая лицевая поверхность мины. Предназначалась она исключительно для управляемых противопехотных минных полей. Однако, уже войсковые испытания показали, что оператору крайне трудно определить, находится-ли противник в зоне поражения. Оказалось, что реально зона поражения чрезмерно узка и плотна. Необходимо очень точно нацеливать мину, а никакими прицельными приспособлениями она не снабжена. Было предложено пользоваться самодельными прицельными вешками и использовать мины только группами в узких местах (дефиле, ущелья, узкие улицы, проходы. Однако держать оператора ради группы мин было нецелесообразно.

В общем, мина оказалась малоэффективной, слишком тяжелой, возможности ее применения ограниченными, хотя для того, кто оказался в визжащем потоке роликов обычно это был последний миг его жизни.

Мина ограниченно применялась в Афганистане. Попытки поставлять ее в Египет, Сирию, Вьетнам оказались в общем-то безуспешными. Обычно после двух-трех пробных партий наши союзники просили их больше не поставлять.

Попытка спасти идею в виде мины МОН-200 окончательно дискредитировала это направление развития минного дела. МОН-200 имела вес более 25 килограмм, вес ВВ около 12 кг., а эффективность лишь немногим больше. К тому же осколки корпуса при взрыве представляли опасность и для оператора, а при удалении его на безопасное расстояние оказывалось, что он не может правильно оценить момент необходимости приведения мины в действие.
