Инженерные боеприпасы

Армия США (US Army)

Противотанковые мины М24, М66
(Anti-tank mines M24, M66)

Мины М24 и М66 различаются между собой лишь датчиком цели. Ниже по тексту, если не оговорено особо, все сказанное относится к обеим минам.

Мина противотанковая противобортовая. Предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет пробивания борта машины гранатой с кумулятивной боеголовкой. По классификации армии США относится к минам, имеющим эфект поражения K-Kill (поражение машины и экипажа).

Кумулятивная струя за счет высокой температуры и развиваемого ею внутри машины высокого давления убивает членов экипажа, капли расплавленной брони повреждают оборудование танка и вызывают внутри него пожар.

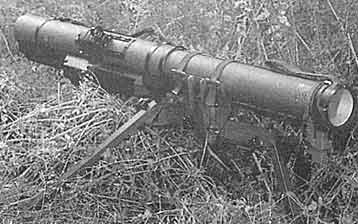

Мина устанавливается на грунт с помощью металлического треножного станка сбоку от дороги (предполагаемой директриссы движения цели) на удалении 10-30 метров, с помощью сьемного визира направляется в предполагаемое место цели. При воздействии танка (бронемашины) противника на датчик цели ( у М24 -электроконтактный провод, перебрасываемый через дорогу; у М66 инфракрасный датчик, на который светит с противоположной сторны инфракрасный фонарь) происходит выстрел гранатомета, граната летит в сторону цели и поражает ее.

Срок боевой работы мины ограничивается емкостью электропитания, которое в свою очередь зависит от типа батареи и окружающей температуры. Но во всех случаях не менее 75 суток. При падении напряжения источника питания ниже нормы мина становится безопасной. Элементов неизвлекаемости и необезвреживаемости мина не имеет.

Тактико-технические характеристики мины

Тип мины………………………………….......противотанковая
                                                                             противобортовая.
Корпус……………………………………........металл.
Масса мины
                     М24.............................……...........10.8   кг.
                     М66.................................................13 кг.
Масса гранаты....................................................4 кг.
Масса боевого заряда гранаты (ВВ типа "В")...0.9 кг.
Бронепробиваемость..........................................до 100 мм. брони
Калибр гранаты ..................................................88.9 мм.
Длина мины……………………………....…….76 см.
Диаметр мины......................................................98 мм..
Высота (от земли до верха мины)…...................65 см.
Датчик цели мины М24.......................................эл. контактый провод
Длина датчика цели............................................50 м.
Датчик цели мины М66.......................................инфракрасный приемник+фонарь
Температурный диапазон применения….......-12 --+50 град.

Принята на вооружение армии США М24 в 1965 году, М66 в 1969 году. По m24-2.jpg (4845 bytes) состоянию на 1988 год на вооружении не состоит, однако хранится запас около 10 тыс. штук. Кроме того, поставляется в английскую армию, где состоит на вооружении под названием "Adder", и в ряд других стран.

На снимке: поражение танка Т-62 миной М66 во время испытаний на Абердинском полигоне. Попадание в левый борт возле места механика-водителя. Машина без боекомплекта, без топлива, люки закрыты, но не заперты.

Источники

1.Инженерные боеприпасы. Руководство по материальной части и применению. Книга первая. Военное издательство МО СССР. Москва. 1976г.
2. Б.В.Варенышев и др. Учебник. Военно-инженерная подготовка. Военное издательство МО СССР. Москва. 1982г.
3. Полевой Устав армии США FM 20-32. Mine/Contermine Operations. Headquarters, Department of the Army, Washington, DC, 30 June 1999
4. Полевой устав армии США FM 5-102. Countermobility. Headquarters, Department of the Army Washington, DC, 14 March 1985
5.У.Фаулер. Вооружение и снаряжение Сил Специального Назначения. Эксмо-Пресс. 2001г.

---***---

От автора. По сути это ручной противотанковый гранатомет, приводимый в действие не стрелком, а за счет датчика цели. Применение подобных мин носит весьма специфический характер. Такие мины могут выставляться в узких проходах, улицах и других местах, где нет другого пути для танков. Массовое применение таких мин нецелесообразно, т.к. после одного- двух подрывов саперы противника начнут прочесывание прилегающей местности. А эти мины под грунт не спрячешь. Поэтому ставить их можно по одной или группами по 2-5 мин.

Дальность полета гранаты, вообще-то, около 200 метров и можно было бы ставить мину на дальностях до 150-180 метров, однако в этом случае крайне трудно, если вобще возможно, предусмотреть такие факторы, как направление и скорость ветра, скорость движения цели. А эти факторы очень сильно влияют на точность стрельбы. Поэтому и ограничили дальность установки мины 30 метрами.

Эти мины предназначались для Сил Специальных Операций (SOF), однако с появлением гораздо более легких, малогабаритных и универсальных мин типа М2 и М4 надобность в минах М24 и М66 отпала и они были сняты с вооружения, хотя некоторый запас их и остался.

В целом, эти мины не вписываются в концепцию Воздушно-Наземной Операции и описания их применения ни в FM 20-32 ни в FM 5-102 уже нет.
